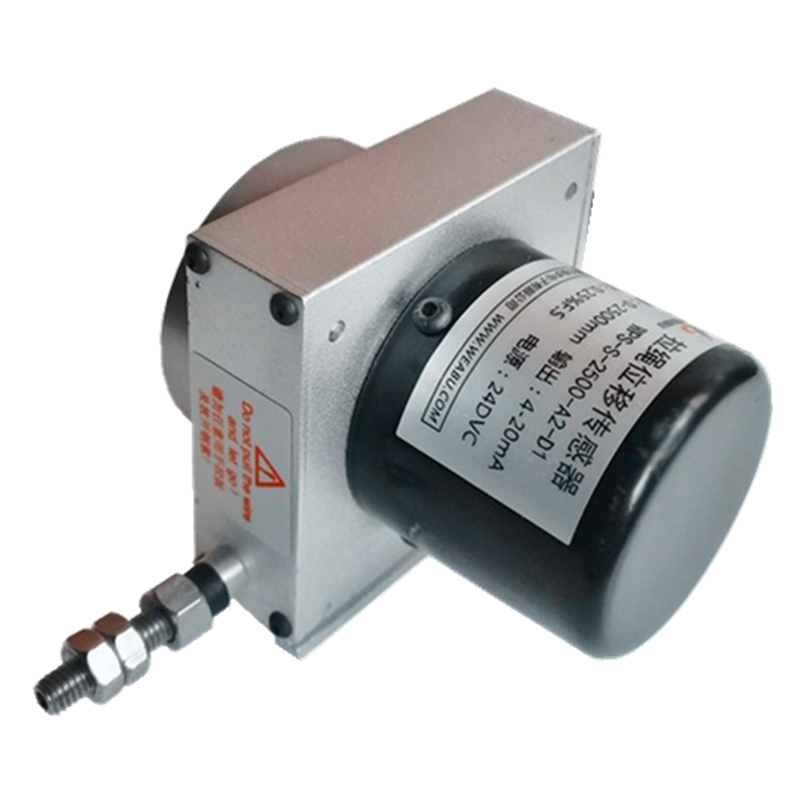

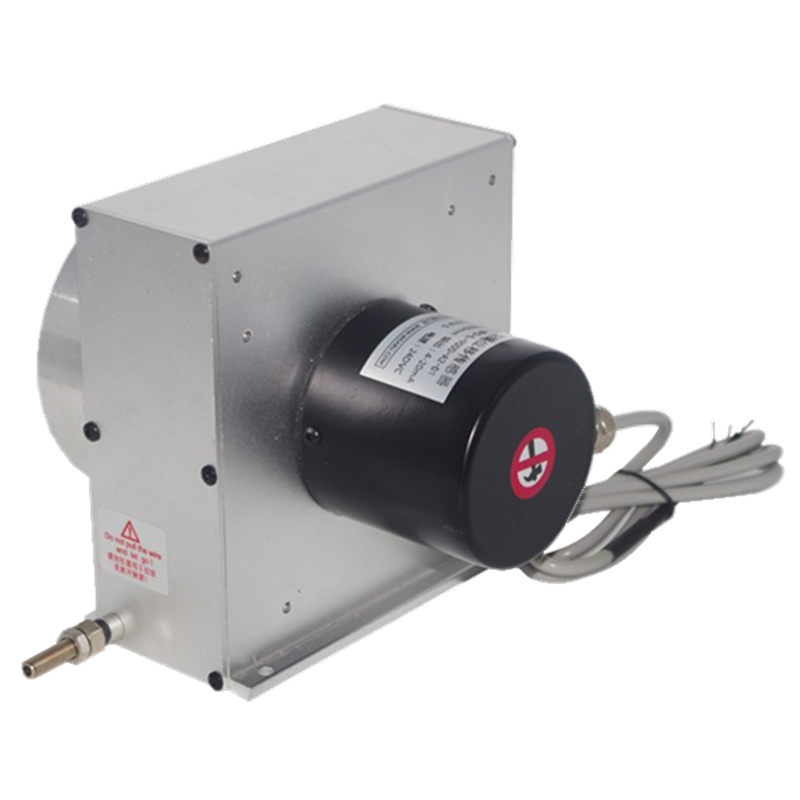

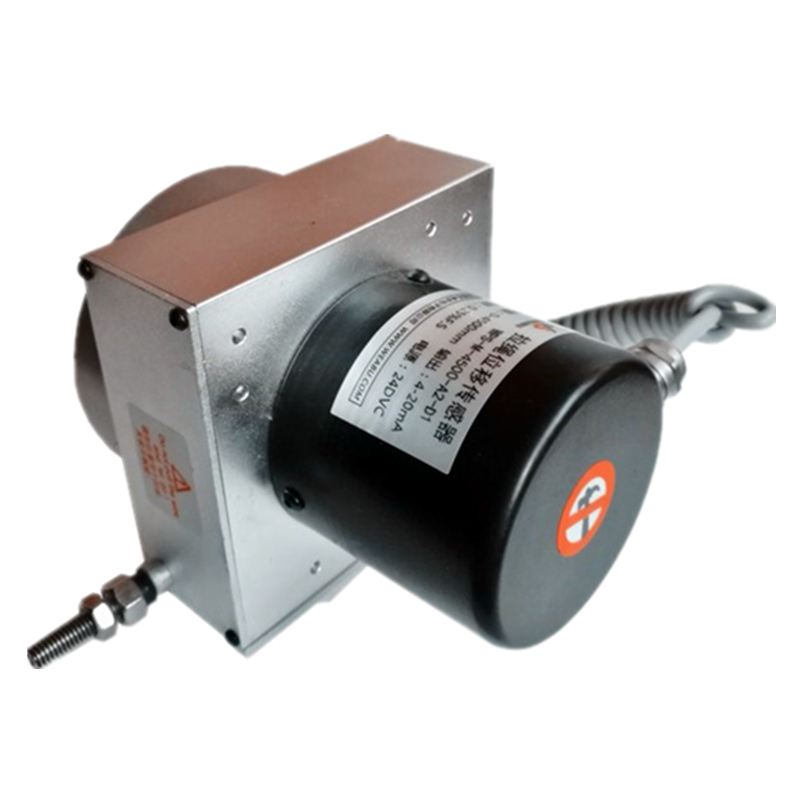

拉绳位移传感器，常规0-11米现货供应，支持非标定制最长可达100米

资料下载：拉绳.pdf

产品规格：

产品安装说明：

    利用安装支架或底部4个固定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。安装时，须注意牵引绳出现角度，即尽量使牵引绳由出线口至移动部位之机构，于工作时直线滑动，尽量保持最小角度偏差（容许偏差±3°）以确保测量精度即牵引绳之寿命。长行程垂直安装时，推荐拉    绳尺本体安装下部，牵引绳向上牵引。

    牵引绳为不锈钢绳，请勿使其受外力的割伤、烧损、撞击等，过量的粉尘、积屑、酸碱性环境足以将其破坏.未安装于工作台或固定座前，请勿用手或其他物体将牵引绳拉出并让其瞬间自动弹回。此举将导致牵引绳断裂，伤害本机构，危及人身安全，甚至会伤及眼球。

    WPS-S和WPS-M系列产品的牵引运动的瞬间和加速度应≤2米/秒，绝对速度≤1米/秒，WPS-L和WPS-XL 系列产品的牵引运动的瞬间和加速度应≤1.5米/秒，绝对速度≤0.75米/秒，超出上述速度和加速度范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，恕本公司不承担此范围以外的责任。

若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动约束于直线运动。

产品选型：

产品尺寸图（单位：mm）

产品结构分解图：
