WTN-5580 圆盘式动态扭矩传感器-无轴承

特性与应用:

· 量程：50-10KNm

· 短的安装长度

· 集成化双挠性盘耦合联轴器

· 无轴承，消除轴承磨擦影响

· 非接触式

· 高转速 30K RPM

· 安装角度小

技术参数：

量程：0-5000Nm

精度：±0.1，±0.2%FS

重复性：±0.02%

零点温度影响：±0.02%FS

满度温度影响：±0.02%FS

补偿温度范围：-10～60ºC

工作温度范围：-20～75ºC

输出：10±5kHz ,4-20mA, ±5VDC,±10VDC，RS485, RS232,CAN,

供电电压：12-24VDC

供电电流：小于100mA

电气连接：8-Pin

过载保护：200%FS

材质：传感器17-4PH不锈钢，外壳为铝

选配选项：

转速测量：转速：30KRPM，60脉冲，

4-20mA,5V/ TTL ， ±5VDC,

±10VDC，RS485,RS232, CAN

安装：轴向差值±0.2mm,角度误差0.4°

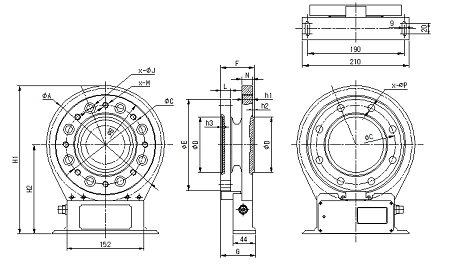

外形尺寸：（单位：MM）
