概述

　     差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械，建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

　　 直流LVDT具有优良的性能，采用方便的单电源9-28V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。

特点

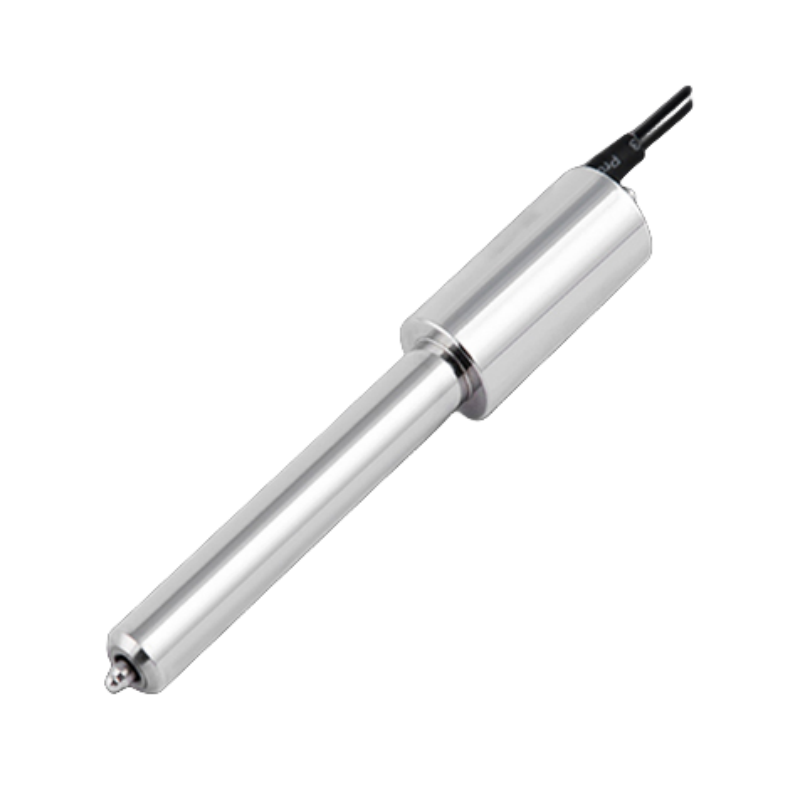

　　 外径Φ12mm,不锈钢304外壳,气动式

　　直流单电源供电，内置高性能信号解调器

　　三线制电压输出0-5V或0-10V

　　二线制电流型输出4-20mA

　　测量范围由0-8mm,分辨率高,重复性好

　　无滑动触点，使用寿命长

应用领域

　　玻璃生产线检测

　　金属加工检测、汽车零部件检测

　　气缸位移检测与控制

　　建材厚度测控

　　自卸载重车应用

性能参数

　　供电电源：9 ~28V DC

　　位移量程：2.5mm，5mm，8mm

　　线性误差：模拟输出：±0.25%,±0.5% 等可选；数字输出：0.25%,0.1% 等可选。

　　分 辨 率：≤0.1μm(最高)，数字式输出是16 bit

　　工作气压：0.2MPa~0.7MPa

　　工作温度：-25℃ ~ +85℃

　　工作电流：电压输出型供电电流≤12mA；二线4 ~2 0mA电流输出型LVDT，供电电流4 ~2 0mA。

　　温度系数：零点 ≤0.01%/℃，灵敏度≤0.025%/℃。

　　输出信号：

　　0～5V (9 ~28V DC供电电压)

　　0 ~10V (15 ~28V DC供电电压)

　　4 ~20mA (二线制，15 ~28V DC供电电压)

　　RS485数字式输出 (9 ~12V DC供电电压）

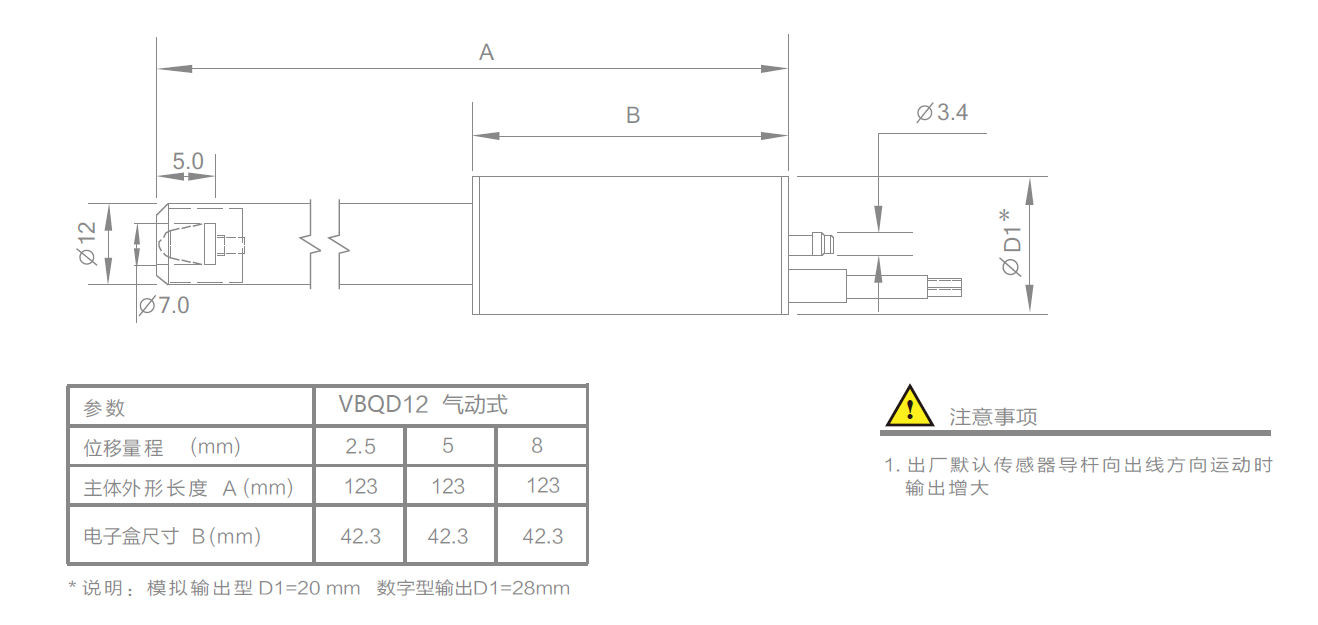

产品尺寸
